1.產(chǎn)品概述
1.1特性
這是一種雙組分厚漿型環(huán)氧樹脂漆，含有云母氧化鐵顏料，以增強(qiáng)防腐蝕性能、提高老化后的
重涂性能。
1.2用途
12.1這種防腐蝕厚漿型底漆、中間漆或面漆，可以在高性能涂料配套方案中提供極強(qiáng)的防護(hù)作用，適合各種強(qiáng)腐蝕環(huán)境，如海上設(shè)施、石油化工廠、橋梁、發(fā)電廠等。
由于含有云母氧化鐵顏料，因此不僅防護(hù)作用增強(qiáng)，而且提高了整個(gè)涂料配方方案的長期重涂性能，使本產(chǎn)品尤其適用于車間預(yù)涂，然后裝運(yùn)到現(xiàn)場后再作最后涂覆。
1.2.2本產(chǎn)品不易破壞，便于搬運(yùn)，可在工廠預(yù)涂，到施工現(xiàn)場后再重涂，而且對(duì)表面處理的要求極低。
1.2.3適合新設(shè)備的涂覆和原有結(jié)構(gòu)的維修保養(yǎng)。

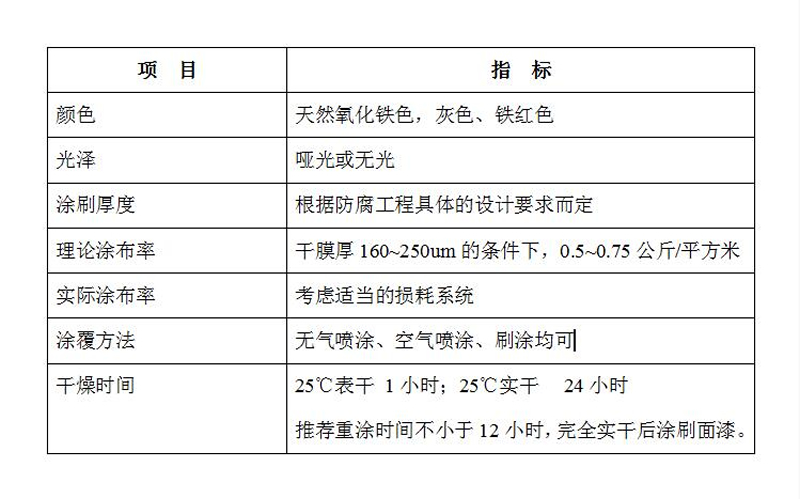

2.技術(shù)指標(biāo)
3.施工參考
3.1表面處理
所有的涂覆表面應(yīng)清潔、干燥、無污染。涂漆之前，所有表面均應(yīng)根據(jù)ISO8504：2000標(biāo)準(zhǔn)
進(jìn)行評(píng)估和處理。如果有油脂，應(yīng)使用溶劑清洗干凈。
3.2噴射處理
3.2.1鋼材表面噴射處理至Sa1/2標(biāo)準(zhǔn)。如果在噴射處理后，涂覆BF-7003之前發(fā)生氧化，那么該
表面應(yīng)該重新噴射處理，達(dá)到規(guī)定的目視標(biāo)準(zhǔn)。
3.2.2噴射處理過程中暴露的表面缺陷，應(yīng)該以適當(dāng)?shù)姆绞酱蚰?、填補(bǔ)或處理。
3.3預(yù)涂車間底漆的鋼結(jié)構(gòu)
焊縫和損壞區(qū)域應(yīng)該作噴射處理，達(dá)到Sa1/2。
3.4預(yù)涂鋅漆的表面
檢查底漆表面是否清潔、干燥、無污染和鋅鹽，然后再涂覆BF-7003。確定含鋅底漆完全固化
后再涂覆其它涂料。
3.5施工
3.5.1混合：施工前按照規(guī)定配比混合均勻，并在規(guī)定使用期限內(nèi)用完。
3.5.2混合比：按商標(biāo)上的比例配漆
3.5.3混合使用期限：常溫8~12小時(shí)
3.5.4無氣噴涂：推薦使用噴嘴直徑0.48~0.63毫米噴嘴處油漆壓力不低于176千克/平方厘米無氣噴涂黏度 60-90秒（T-4杯）。
3.5.5空氣噴涂 壓力：2-4千克/平方厘米，施工黏度：20-30秒
4安全與防護(hù)
●密閉存放于陰涼干燥處。
●施工現(xiàn)場應(yīng)通風(fēng)。
●施工前應(yīng)穿戴好合適的防護(hù)用具。
●處理施工廢棄物時(shí)應(yīng)符合環(huán)保規(guī)定。
