1.產(chǎn)品概述
1.1特性
1.1.1本產(chǎn)品是一種新型的厚漿涂料，該產(chǎn)品分為A型、B型。A型為底面合一的單層厚漿漆，
B型分為底漆和面漆?？梢淮魏裢磕苓_(dá)到涂膜厚度120μm（為一般醇酸漆的3—4倍），從而極大簡(jiǎn)化了涂裝工藝，提高了生產(chǎn)效率。
1.1.2良好的觸變性和較強(qiáng)的干燥性，厚涂時(shí)不流掛、不起皺、節(jié)省涂裝時(shí)間和干燥時(shí)間。固
體含量高，溶劑含量少，施工環(huán)境中有害氣體含量明顯低于普通油漆，施工時(shí)既節(jié)省了油漆又減少了環(huán)境污染。
1.1.3優(yōu)良的防腐性和耐候性。鐵路貨車采用一次厚涂的厚漿性油漆，耐候性能提高一倍。廠
修期可從5年延長(zhǎng)至8—10年。
1.2用途
適用于鋼材結(jié)構(gòu)的物體表面,主要用于鐵路機(jī)車、車輛，保護(hù)及裝飾作用。

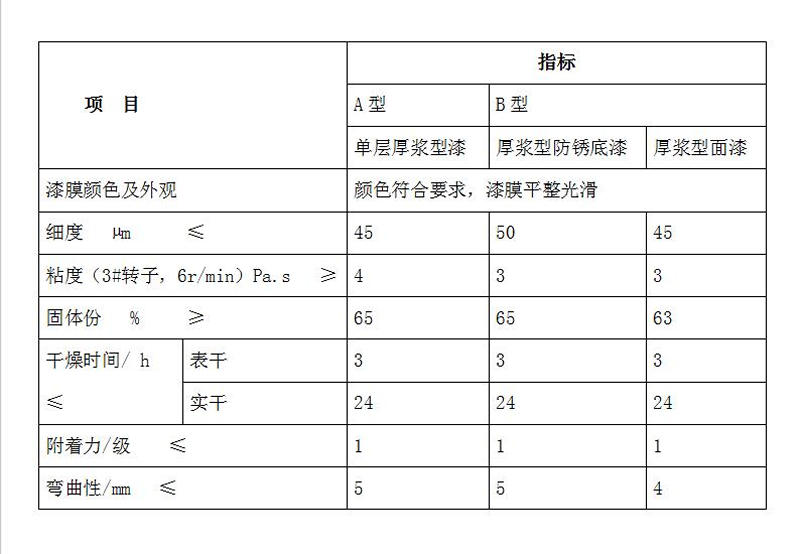

2.技術(shù)指標(biāo)
3.施工參考
3.1配套性
本品使用前充分?jǐn)噭?，一般情況下不需兌稀，如粘度太稠時(shí)，可加少量“新世紀(jì)”牌X-6醇酸漆稀釋劑或200號(hào)油漆溶劑油，兌稀攪拌均勻后使用。
3.2表面處理
涂漆前針對(duì)不同材質(zhì)被涂物表面進(jìn)行除油、除水、除銹、除底雜質(zhì)等預(yù)處理。
3.3干燥時(shí)間
表干時(shí)間3小時(shí)（23±2℃），實(shí)干時(shí)間24小時(shí)（23±2℃）。若采用加熱干燥，烘干溫度以60℃以下為宜。
3.4施工方法
3.4.1開蓋后首先檢查原漆流動(dòng)性，并攪拌均勻。
3.4.2涂布方式以噴涂為主，可直接用于高壓無氣噴涂。噴涂機(jī)進(jìn)氣風(fēng)壓應(yīng)保持在0.45—0.6Mpa，噴咀規(guī)格可根據(jù)情況選擇，建議采用回轉(zhuǎn)噴咀。根據(jù)施工單位情況，可采用底面合一一次噴涂或底面漆兩次噴涂。干膜達(dá)到120μm一道涂裝也可采用濕碰濕的施工方法，平均濕膜厚度控制在300μm左右。
3.4.3未用完的漆應(yīng)立即蓋緊包裝桶蓋，并在短期內(nèi)用完。涂裝后及時(shí)用“新世紀(jì)”牌醇酸漆稀釋劑或200號(hào)油漆溶劑油清洗所用器具。
3..5保質(zhì)期12個(gè)月（超期產(chǎn)品經(jīng)檢測(cè)合格后，可繼續(xù)使用）

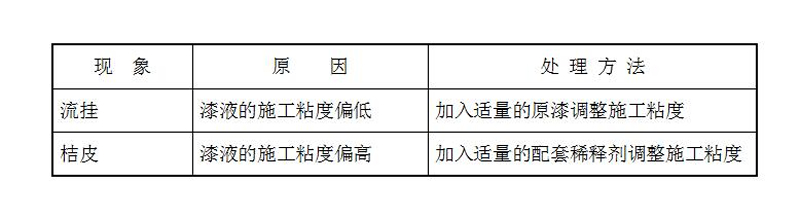

3.6、施工中可能出現(xiàn)的異?，F(xiàn)象及處理方法。
4.安全與防護(hù)
●密閉存放于陰涼干燥處。
●施工現(xiàn)場(chǎng)應(yīng)通風(fēng)。
●施工前應(yīng)穿戴好合適的防護(hù)用具。
●處理施工廢棄物時(shí)應(yīng)符合環(huán)保規(guī)定。
